ZXPE型小流量薄膜單座調節閥可廣泛控制各種氣體、液體、蒸汽的流量，確保生產 過程正常進行。    本系列產品應用范圍廣，壓力等級從1.6Mpa至11.0MPa。額定流量系數Kv比ZXP型 要小得多，最小可達4x10-2，因而可應用在許多需精確控制微小流量的場合，如精細化 工、食品添加劑、醫藥、電子等行業。

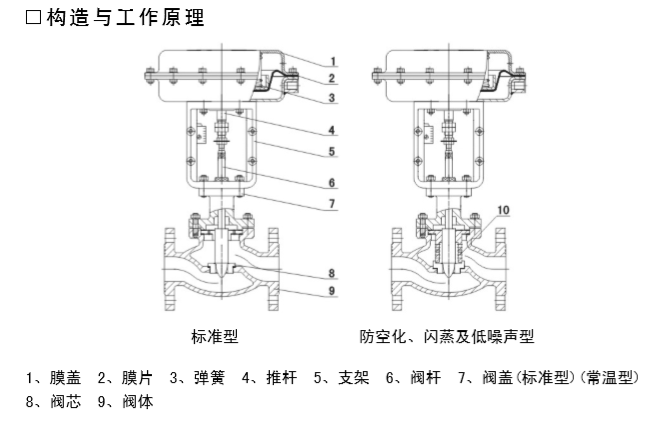

 ZXPE型微小流量氣動薄膜單座調節閥構造與工作原理

 ZXPE型微小流量氣動薄膜單座調節閥由多彈簧氣動薄膜執行機構及柱塞單座調節閥兩部分組成。執行機構接受外來 控制信號，推桿產生位移，帶動閥桿6、閥芯8相對于閥座產生相應位移，改變了進入閥 體9流體流量，從而確保生產過程按一定的程序或要求正常進行。

特點

  閥體流路嚴格按等截面低流阻設計，故壓降損失小。   閥芯采用加強型閥桿單導向結構式，工作穩定性極佳，能承受高速流體對閥芯沖擊。  執行機構采用多彈簧圓周均勻布置，使用高強度橡膠薄膜執行元件，能接受 20-100Kpa、80-240Kpa等不同數值的控制信號。

 ZXPE型小流量薄膜單座調節閥使用說明書

ZXPE型微小流量氣動薄膜單座調節閥使用說明.zip
