ZAJV、ZDJV電動V型球閥概述

       ZAJV、ZDJV是一種旋轉型調節球閥，為電動單元組合儀表中的執行單元，ZAJV型為電動機械式（內無伺服放大器），須配伺服放大器和電動操作器才能實現比例調節；而ZDJV型電子式V形調節球閥的執行機構內含伺服機構。輸入信號（DC4-20mA或15V）及電源（220V，50HZ）即可調節。

     閥門結構有安裝增強聚四氟乙烯軟密封閥座與1Cr18Ni9Ti或0Cr18Ni12Mo2（Ti）部分堆焊司太萊合金的全金屬硬密封閥座兩種。分別用于常溫（-40～200℃）及高溫（-60～450℃）場合。

     ZAJV,ZDJV型電動V形球閥傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因閥芯與閥座關閉時有“剪切”作用，特別用于介質含有纖維絲狀、顆粒物、漿液等工況。廣泛應用于造紙、石油、化工、制藥、冶金、輕紡、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量、壓力、液位、溫度調節，以達到自動化控制過程中生產工藝按一定的規范進行。

二、ZAJV,ZDJV型電動V形球閥結構

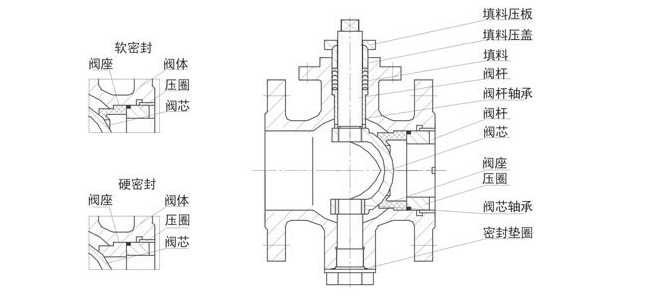

主要由電動執行機構和帶V形切口的部分球面形調節球閥兩部分組成，其結構見下圖。
